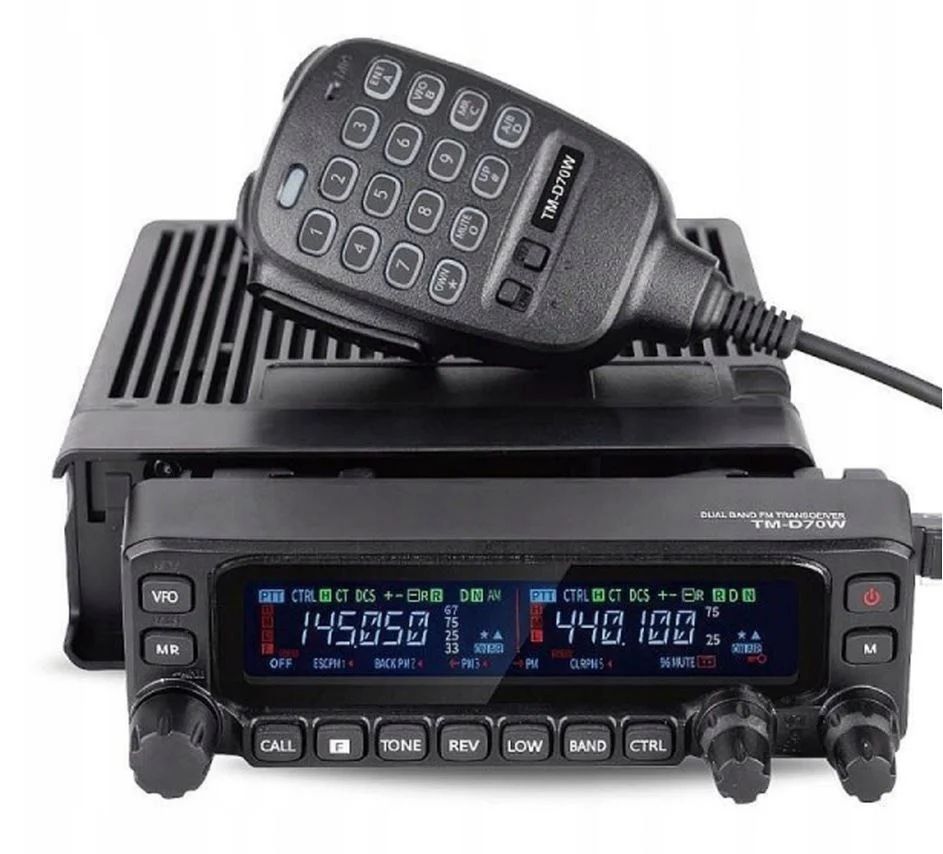

TYT TM-D70W วิทยุโมบายล์แอนะล็อกสองย่าน VHF/UHF
TYT TM-D70W เป็นวิทยุโมบายล์ระบบอนาล็อกแบบสองย่าน VHF/UHF ออกแบบมาสำหรับติดตั้งในรถยนต์ ใช้งานเป็นสถานีประจำที่ หรือใช้เป็นวิทยุสำหรับงานฉุกเฉิน
ตัวเครื่องให้กำลังส่งสูงสุดถึง 70 วัตต์ในย่าน VHF และ 60 วัตต์ในย่าน UHF รองรับการรับฟังพร้อมกันสองความถี่ด้วยภาครับอิสระสองชุด และมีฟังก์ชัน Cross-band Repeater หรือการทวนสัญญาณข้ามย่าน ช่วยเพิ่มระยะการติดต่อของวิทยุมือถือผ่านสถานีโมบายล์
ตัวเครื่องมีขนาดกะทัดรัด ใช้ไฟเลี้ยง 13.8 โวลต์ DC หน้าปัดสามารถถอดแยกไปติดตั้งในตำแหน่งอื่นได้ ใช้ขั้วต่อเสาอากาศแบบ SO-239 และสามารถตั้งโปรแกรมผ่านคอมพิวเตอร์ด้วยสาย USB-C ที่แถมมาให้
คุณสมบัติเด่น
- วิทยุโมบายล์ระบบอนาล็อก VHF/UHF สำหรับงานวิทยุสมัครเล่น
- กำลังส่งสูงสุด 70 วัตต์ในย่าน VHF และ 60 วัตต์ในย่าน UHF ขึ้นอยู่กับย่านที่ใช้งาน
- รับฟังพร้อมกันสองความถี่ด้วยภาครับอิสระสองชุด
- รองรับ Cross-band Repeater สำหรับทวนการสื่อสารระหว่างย่าน VHF และ UHF
- หน้าปัดถอดแยกได้ เหมาะสำหรับการติดตั้งในรถยนต์
- หน้าจอแสดงผลคู่ขนาดใหญ่ อ่านง่ายขณะใช้งานบนรถ
- ตั้งโปรแกรมผ่านคอมพิวเตอร์ด้วยสาย USB-C ที่ให้มาในชุด
อุปกรณ์ที่ให้มาในกล่อง
- ไมโครโฟน
- ชุดขายึดพร้อมสกรู
- สายไฟ 12 โวลต์
- สายต่อหน้าปัดระยะไกลยาว 4 เมตร
- ฟิวส์
- คู่มือผู้ใช้งาน
- สาย USB-C สำหรับตั้งโปรแกรม
ข้อมูลจำเพาะ
ยี่ห้อ: TYT
รุ่น: TM-D70W
ประเภท: วิทยุโมบายล์ระบบแอนะล็อก VHF/UHF
ลักษณะการใช้งาน: ใช้งานในรถยนต์ สถานีประจำที่ ระบบทวนสัญญาณข้ามย่าน การติดต่อแบบ Simplex หรือผ่านสถานีทวนสัญญาณ
ย่านความถี่ที่รองรับ: VHF ย่าน 2 เมตร และ UHF ย่าน 70 เซนติเมตร
กำลังส่ง: สูงสุด 70 วัตต์ในย่าน VHF และ 60 วัตต์ในย่าน UHF
ระดับกำลังส่ง: สูง กลาง และต่ำ
จากผลการทดสอบอิสระ พบกำลังส่งโดยประมาณดังนี้
- VHF: 71 วัตต์ / 27 วัตต์ / 2.5 วัตต์
- UHF: 59 วัตต์ / 26 วัตต์ / 2.4 วัตต์
ช่องความจำ: 200 ช่อง ตามข้อมูลจากตัวแทนจำหน่ายและผลการทดสอบที่มีการอ้างอิง
ช่วงความถี่รับฟัง
- วิทยุกระจายเสียง FM: 64–108 MHz
- ย่านการบินระบบ AM: 108–134 MHz
- VHF FM: 136–174 MHz
- UHF FM: 400–520 MHz
ช่วงความถี่ส่ง
สามารถตั้งค่าการส่งในย่าน VHF/UHF ได้ตามการโปรแกรม รุ่นของเครื่อง และข้อกำหนดทางกฎหมายที่ใช้งานในแต่ละพื้นที่
สำหรับรุ่นที่จำหน่ายในตลาดวิทยุสมัครเล่นยุโรป ช่วงส่งกำหนดไว้ที่
- VHF: 144–146 MHz
- UHF: 430–440 MHz
ฟังก์ชันทวนสัญญาณ
มีระบบ Cross-band Repeater หรือ Transponder ในตัว สำหรับทวนสัญญาณระหว่างย่าน VHF และ UHF
ระบบรับฟังสองความถี่
มีภาครับอิสระสองชุด สามารถตั้งระดับเสียงและค่า Squelch ของแต่ละฝั่งแยกจากกันได้
หน้าจอ
ใช้หน้าจอคู่ สามารถแสดงได้ทั้ง
- ความถี่
- ชื่อช่อง
- หมายเลขช่อง
ชื่อช่อง
รองรับชื่อช่องความยาวสูงสุด 16 ตัวอักษร และสามารถเลื่อนแสดงชื่อเต็มได้ ตามผลการทดสอบของ Miklor
หน้าปัด
หน้าปัดสามารถถอดแยกจากตัวเครื่องได้ เหมาะสำหรับติดตั้งหน้าปัดไว้บริเวณคอนโซลรถ ในขณะที่ตัวเครื่องหลักซ่อนไว้ใต้เบาะหรือท้ายรถ
สายต่อหน้าปัด
แถมสายต่อหน้าปัดยาว 4 เมตรมาให้ในชุด
การตั้งโปรแกรม
สามารถตั้งโปรแกรมผ่านคอมพิวเตอร์ โดยเชื่อมต่อผ่านพอร์ต USB-C และใช้สายที่ให้มาในกล่อง
ขั้วต่อเสาอากาศ
ใช้ขั้วต่อแบบ SO-239

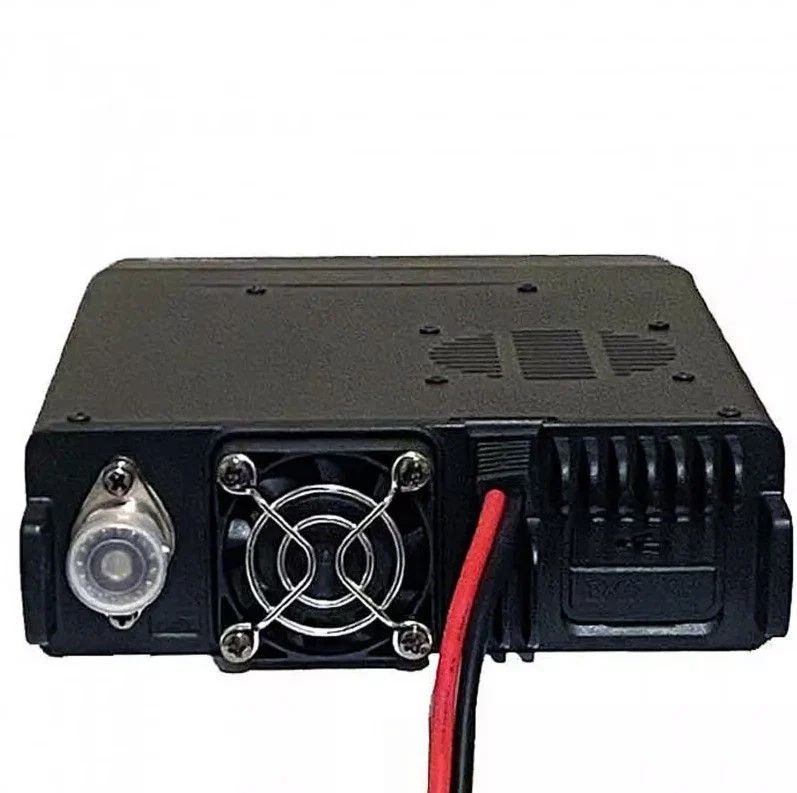

จุดเชื่อมต่อด้านหลัง
ด้านหลังตัวเครื่องประกอบด้วย
- ขั้วต่อเสาอากาศ SO-239
- พัดลมระบายความร้อน
- ช่องต่อลำโพงภายนอก
- พอร์ต USB-C สำหรับตั้งโปรแกรม
แหล่งจ่ายไฟ
ใช้ไฟเลี้ยง 13.8 โวลต์ DC
กระแสไฟขณะใช้กำลังส่งสูง
มีการวัดกระแสขณะส่งกำลังสูงได้มากกว่า 12 แอมป์
สำหรับการติดตั้งในรถยนต์ แนะนำให้ต่อสายไฟตรงจากแบตเตอรี่ พร้อมติดตั้งฟิวส์และใช้สายไฟที่มีขนาดเหมาะสม
ระบบระบายความร้อน
ใช้พัดลมควบคุมตามอุณหภูมิ พร้อมฮีตซิงก์ขนาดใหญ่สำหรับช่วยระบายความร้อน
ระดับการป้องกัน
มาตรฐาน IP54
ฟังก์ชันที่รองรับ
- VOX
- Cross-band Repeater
- หน้าจอคู่
- รับฟังพร้อมกันสองความถี่
- ตั้งโปรแกรมผ่านคอมพิวเตอร์
- หน้าปัดถอดแยกได้
ขนาด
140 × 43 × 215 มิลลิเมตร
น้ำหนัก
ประมาณ 1.1 กิโลกรัม
รูปแบบการติดตั้ง
เหมาะสำหรับ
- รถยนต์ทั่วไป
- รถขับเคลื่อนสี่ล้อ
- รถบ้านหรือ Motorhome
- สถานีประจำที่ โดยใช้แหล่งจ่ายไฟ 13.8 โวลต์ที่มีกระแสเพียงพอ
เสาอากาศที่รองรับ
ใช้กับเสาอากาศ VHF/UHF อิมพีแดนซ์ 50 โอห์ม และขั้วต่อแบบ PL-259 ที่เหมาะกับช่องต่อ SO-239 ของตัวเครื่อง
ใบอนุญาต
การใช้งานในโหมดส่งสงวนไว้สำหรับผู้ที่ได้รับอนุญาตอย่างถูกต้อง และต้องเป็นไปตามข้อกำหนดและกฎหมายวิทยุสมัครเล่นที่บังคับใช้ในแต่ละประเทศ
