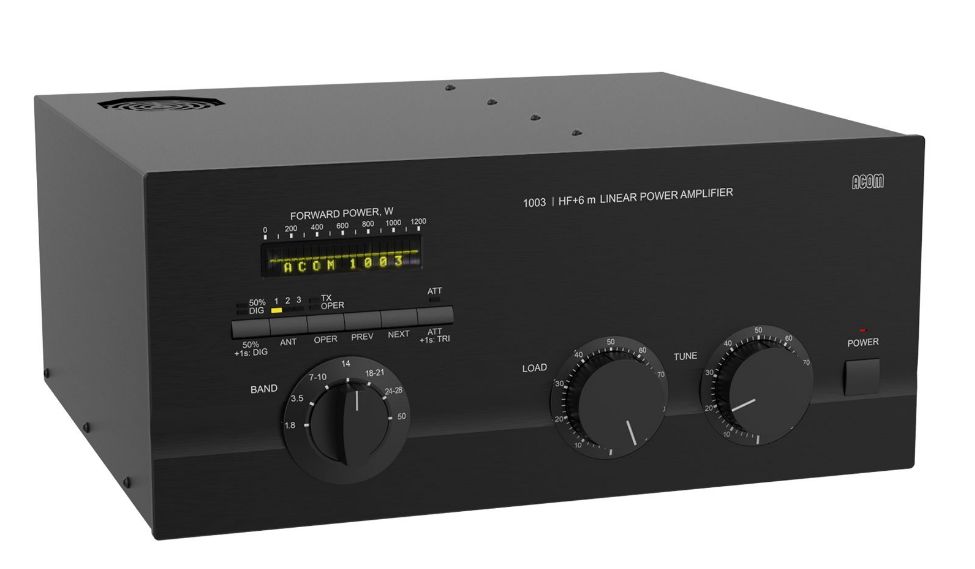

Acom 1003 (1000W, 160-6m)

Linear Amplifier HF ขนาดกะทัดรัด แต่ให้ฟังก์ชันมาค่อนข้างครบ รองรับย่านวิทยุสมัครเล่นตั้งแต่ 160 เมตรไปจนถึง 6 เมตร ให้กำลังส่งออกสูงสุดประมาณ 1,000 วัตต์ PEP โดยใช้กำลังขับจากวิทยุเพียง 50–80 วัตต์เท่านั้น

ACOM 1003 แอมป์หลอด HF ขนาดกะทัดรัด กำลังสูงสุด 1,000 วัตต์

ACOM 1003 เป็นลิเนียร์แอมป์ HF ขนาดกะทัดรัด แต่ให้ฟังก์ชันมาค่อนข้างครบ รองรับย่านวิทยุสมัครเล่นตั้งแต่ 160 เมตรไปจนถึง 6 เมตร ให้กำลังส่งออกสูงสุดประมาณ 1,000 วัตต์ PEP โดยใช้กำลังขับจากวิทยุเพียง 50–80 วัตต์เท่านั้น

จึงเหมาะกับการใช้งานร่วมกับวิทยุสื่อสารรุ่นใหม่ ๆ โดยไม่ต้องปรับตั้งอะไรซับซ้อน และไม่จำเป็นต้องใช้สายควบคุมหรืออินเทอร์เฟซพิเศษ

จูนง่ายและแม่นยำ

จุดเด่นอย่างหนึ่งของ ACOM 1003 คือระบบจูนที่ใช้งานง่าย แต่ยังให้ความแม่นยำสูง

ตัวเครื่องมีระบบ “True Resistance Indicator” หรือ TRI ช่วยบอกค่าการปรับโหลดผ่านแถบกราฟ ทำให้ผู้ใช้งานสามารถปรับจูนได้ถูกต้องและรวดเร็วขึ้น

เมื่อใช้งานร่วมกับตัวลดทอนสัญญาณขาเข้าที่อยู่ด้านหน้าเครื่อง ก็สามารถจูนแอมป์ได้ง่ายและได้ค่าใกล้เคียงเดิมทุกครั้ง โดยไม่ต้องคอยปรับกำลังจากวิทยุไปมาอยู่ตลอด

หลายกรณีไม่จำเป็นต้องใช้เสาอากาศจูนเนอร์ภายนอก

ในหลายสถานการณ์ ผู้ใช้งานอาจไม่จำเป็นต้องต่อเสาอากาศจูนเนอร์เพิ่ม เพราะตัวแอมป์สามารถรองรับเสาอากาศที่มีค่า SWR สูงสุดประมาณ 3:1 ได้โดยตรง

ช่วยให้การจัดระบบสถานีง่ายขึ้น ลดจำนวนอุปกรณ์ และช่วยลดการสูญเสียในเส้นทางสัญญาณได้อีกด้วย

ใช้หลอดกำลังสูง รองรับหลายโหมดการทำงาน

ACOM 1003 ใช้หลอดกำลังแบบเซรามิก-โลหะชนิด 3CX800A7 จำนวนหนึ่งหลอด ทำงานในรูปแบบ Grounded Grid

ผู้ใช้งานสามารถเลือกโหมดการทำงานให้เหมาะกับประเภทการใช้งานได้ เช่น

Class AB2 เหมาะสำหรับงานที่ต้องการความเป็นเชิงเส้นสูง เช่น การใช้งานโหมด SSB

Class B เหมาะกับโหมดที่ต้องส่งต่อเนื่องเป็นเวลานาน เช่น โหมดดิจิทัล เพราะช่วยลดการสูญเสียกำลังที่เพลตของหลอด

นอกจากนี้ ยังสามารถลดกำลังส่งลงเหลือประมาณ 50% ได้ โดยที่ประสิทธิภาพโดยรวมยังคงดีอยู่

มีระบบควบคุมการระบายอากาศอัตโนมัติ

ตรวจสอบค่าการทำงานของแอมป์และป้องกันหลอดอย่างต่อเนื่อง

สามารถเลือกดูค่าการทำงานของแอมป์ได้ถึง 18 รายการผ่านหน้าจอ

มีระบบป้องกันสวิตช์เลือกย่านความถี่ BAND แบบเฉพาะของ ACOM

ระบบ TRI ของ ACOM แสดงผลเป็นแถบกราฟ ช่วยให้ปรับค่าความต้านทานโหลดเพลตได้รวดเร็วและแม่นยำขณะจูนเข้ากับเสาอากาศ

ฟิลเตอร์ Low-pass ที่ภาคอินพุตได้รับการปรับตั้งมาจากโรงงาน เพื่อให้มีความเป็นเชิงเส้นที่ดี และมีค่า SWR ขาเข้าต่ำกว่า 1.3 ในทุกย่านวิทยุสมัครเล่น

ดูสถานะการทำงานได้สะดวก

ด้านหน้าตัวเครื่องมีหน้าจอ OLED แบบ 2 บรรทัด ใช้แสดงข้อมูลต่าง ๆ เช่น กำลังส่งออก สถานะการทำงาน และค่าพารามิเตอร์ที่ผู้ใช้งานเลือกดูได้

ระบบพัดลมควบคุมการทำงานอัตโนมัติ ช่วยระบายความร้อนได้อย่างมีประสิทธิภาพ และลดเสียงรบกวนในช่วงที่ไม่จำเป็นต้องเร่งพัดลมเต็มกำลัง

รองรับ QSK และใช้งานได้กับวิทยุหลายรุ่น

สำหรับสาย CW ตัว ACOM 1003 รองรับการทำงานแบบ QSK โดยใช้รีเลย์ Reed Relay ที่มีเสียงเบามาก

การสลับระหว่างรับและส่งทำได้รวดเร็วและเชื่อถือได้

ตัวแอมป์ไม่จำเป็นต้องใช้สัญญาณควบคุมพิเศษจากวิทยุ เพียงมีสัญญาณ PTT แบบ “Ground on TX” และมีกำลัง RF ป้อนเข้ามาก็สามารถใช้งานได้ จึงรองรับวิทยุได้หลากหลายรุ่น

มีช่องต่อเสาอากาศ 3 ช่อง พร้อมระบบป้องกันครบ

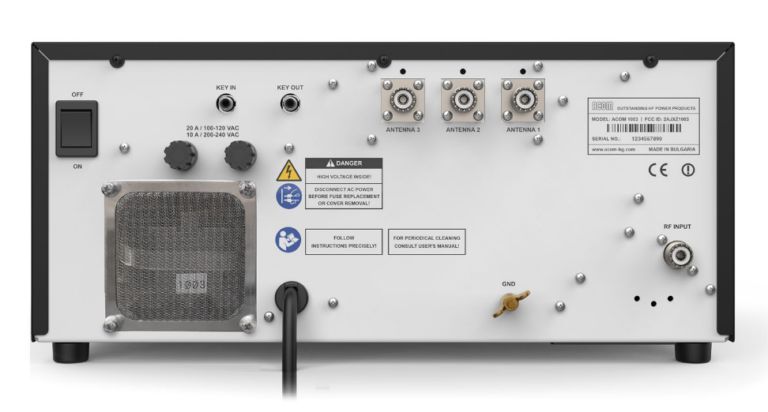

ตัวเครื่องมีช่องต่อเสาอากาศให้เลือกใช้งาน 3 ช่อง สามารถสลับเลือกได้จากหน้าเครื่องโดยตรง

นอกจากนี้ ยังมีวงจรป้องกันหลายส่วน คอยตรวจสอบค่าการทำงานที่สำคัญต่าง ๆ เพื่อป้องกันทั้งหลอดและตัวแอมป์ รวมถึงมีระบบป้องกันการอาร์กของสัญญาณ RF ที่ภาคเอาต์พุตด้วย

รองรับไฟบ้านหลายประเทศ

ภาคจ่ายไฟภายในรองรับแรงดันไฟ AC ตั้งแต่ 90 ถึง 264 โวลต์ ทำให้สามารถนำไปใช้งานในหลายประเทศได้โดยไม่ต้องดัดแปลงตัวเครื่อง

เหมาะกับสถานีที่ต้องการกำลังและความเสถียร

ด้วยกำลังส่งที่สูง ใช้งานไม่ซับซ้อน และออกแบบมาแข็งแรง ACOM 1003 จึงเหมาะทั้งกับนักวิทยุสมัครเล่นที่ต้องการอัปเกรดสถานี รวมถึงสถานี Contest และสาย DX ที่ต้องการแอมป์หลอดกำลังสูง ใช้งานง่าย และเชื่อถือได้

ดูแลรักษาง่าย

มีหน่วยความจำแบบไม่ลบเลือน สามารถบันทึกข้อมูลเหตุการณ์ป้องกันร้ายแรง หรือ Hard Fault ล่าสุดได้ 8 เหตุการณ์

ข้อมูลเหล่านี้ช่วยให้ตรวจสอบปัญหาและวิเคราะห์สาเหตุของความผิดปกติได้ง่ายขึ้น

ช่วงความถี่ที่รองรับ

รองรับย่านวิทยุสมัครเล่นทั้งหมดในช่วงความถี่ 1.8–54 MHz ได้แก่

1.800–2.000 MHz — ย่าน 160 เมตร
3.500–4.000 MHz — ย่าน 80 เมตร
5.250–5.450 MHz — ย่าน 60 เมตร*
7.000–7.300 MHz — ย่าน 40 เมตร
10.100–10.150 MHz — ย่าน 30 เมตร
14.000–14.350 MHz — ย่าน 20 เมตร
18.068–18.168 MHz — ย่าน 17 เมตร
21.000–21.450 MHz — ย่าน 15 เมตร
24.890–24.990 MHz — ย่าน 12 เมตร
28.000–29.700 MHz — ย่าน 10 เมตร
50.000–54.000 MHz — ย่าน 6 เมตร*

* ควรตรวจสอบแผนการจัดสรรความถี่และกฎหมายที่บังคับใช้ในแต่ละประเทศหรือภูมิภาค เนื่องจากอาจมีข้อกำหนดและข้อจำกัดแตกต่างกัน

กำลังส่งออกตามพิกัด

ให้กำลังส่งออก 1,000 วัตต์ ±0.5 dB แบบ PEP หรือ 900 วัตต์ ±0.5 dB แบบพาหะต่อเนื่อง โดยไม่มีข้อจำกัดด้านโหมดการใช้งาน
สำหรับโหมดที่ส่งสัญญาณต่อเนื่อง เช่น RTTY หากส่งติดต่อกันนานเกิน 5 นาที จำเป็นต้องติดตั้งพัดลมเสริมภายนอก
ACOM 1003 สามารถให้กำลังส่งออกได้ตามสเปกทั้งในช่วงแรงดันไฟ 90–132 VAC และ 180–264 VAC

ค่าความเพี้ยนแบบ Intermodulation ที่กำลังส่งตามพิกัด

ค่า IMD3 ดีกว่า 34 dB เมื่อเทียบกับสัญญาณหนึ่งในสองโทน หรือประมาณ 40 dB ต่ำกว่าระดับ PEP

เสียงฮัมและสัญญาณรบกวน

มีความลึกของการมอดูเลตแบบ AM ไม่เกิน 4.5% หรือประมาณ -27 dB ที่กำลังส่งตามพิกัด

การลดทอนฮาร์มอนิกที่เอาต์พุต

ช่วง 1.8–29.7 MHz: ดีกว่า 50 dB ต่ำกว่ากำลังส่งตามพิกัด
ช่วง 50–54 MHz: ดีกว่า 70 dB ต่ำกว่ากำลังส่งตามพิกัด

อิมพีแดนซ์ขาเข้าและขาออก

อิมพีแดนซ์มาตรฐาน 50 โอห์ม แบบไม่สมดุล
ใช้ขั้วต่อโคแอกเชียลชนิด UHF / PTFE แบบ SO-239A
วงจรขาเข้าใช้ฟิลเตอร์ Low-pass ที่จูนมาจากโรงงาน เพื่อให้มีความเป็นเชิงเส้นที่ดี และมีค่า SWR ขาเข้าไม่เกิน 1.3 ในทุกย่าน ตั้งแต่ 160 เมตรถึง 6 เมตร
ค่า SWR ในเส้นทาง Bypass ไม่เกิน 1.1 ตลอดช่วงความถี่ 1.8–54 MHz
ภาคเอาต์พุตสามารถแมตช์โหลดที่มีค่า SWR สูงสุด 3:1 ได้ทุกมุมเฟส*

* หากค่า SWR สูงกว่า 3:1 จำเป็นต้องลดกำลังขับเข้า เพื่อควบคุมกำลังสะท้อนกลับไม่ให้เกิน 250 วัตต์

อัตราขยายกำลัง RF

อัตราขยายกำลัง 12 dB ±1 dB โดยใช้กำลังขับเข้าประมาณ 50–80 วัตต์ เพื่อให้ได้กำลังส่งออกตามพิกัด

แรงดันไฟฟ้าสำหรับภาคจ่ายไฟ

รองรับแรงดันไฟดังนี้

90–132 VAC
180–264 VAC

มีจุดเลือกแรงดันไฟมาตรฐาน 8 ระดับ ได้แก่

100, 110, 120, 200, 210, 220, 230 และ 240 VAC

รองรับค่าคลาดเคลื่อนของแรงดันไฟประมาณ ±10% ใช้ไฟฟ้ากระแสสลับแบบเฟสเดียว ความถี่ 50–60 Hz

การใช้พลังงานไฟฟ้า

ใช้กำลังไฟสูงสุดประมาณ 2,000 VA ที่แรงดันไฟ 240 VAC

ความปลอดภัยและความเข้ากันได้ทางแม่เหล็กไฟฟ้า

ผ่านข้อกำหนดด้านความปลอดภัยและความเข้ากันได้ทางแม่เหล็กไฟฟ้าของสหภาพยุโรปตามมาตรฐาน CE
ผ่านข้อกำหนดของคณะกรรมการกลางกำกับดูแลกิจการสื่อสารแห่งสหรัฐอเมริกา หรือ FCC
หมายเลข FCC Identifier: 2AJXZ1003
วันที่ได้รับการรับรอง: 3 มิถุนายน 2025

ขนาดและน้ำหนักขณะใช้งาน

ไม่รวมสายเชื่อมต่อต่าง ๆ

กว้าง × ลึก × สูง: 423 × 398 × 195 มิลลิเมตร
น้ำหนัก: 21.0 กิโลกรัม

หรือประมาณ

16.7 × 15.7 × 7.7 นิ้ว
46.3 ปอนด์

ขนาดและน้ำหนักสำหรับการขนส่ง

กว้าง × ลึก × สูง: ประมาณ 632 × 583 × 413 มิลลิเมตร
น้ำหนักประมาณ 25.0 กิโลกรัม
